流程设计器

New Image

好久没更新文章了，没更新文章的这些时间我都在闭关修炼，努力提升自身技术，毕竟我2020年的flag是成为大牛。

今天给大家带来的这篇文章是整理我使用bpmn-js实现activiti流程设计器的经验之谈，bpmn-js的中文文档不多，很多人都不如何入手开发，并且bpmn-js的后端使用的是Camunda，如何使用activiti也是困扰了很多开发。

问题

需要前后端分离、觉得activiti的设计器不好用、使用bpmn-js实现设计器，但后端用的是activiti，xml不兼容怎么办？

解决

不止我这一种解决方法，我这里只提供我的解决方法。

1 使用Bpmn-js开发设计器

关于bpmn-js如何使用建议搭建去github上面搜索，这里贴上官网地址： github.com/bpmn-io/bpm…

官网案例地址：github.com/bpmn-io/bpm…

笔者开发设计器时参考了霖呆呆的关于bpmn-js从0开发的一系列文章，地址： juejin.im/post/684490…

相信大家看完以上我贴的文章，对bpmn-js已经很熟悉了；接下来我来解释一下我的项目:

  • 环境：windows10

  • 开发工具：vscode、IDEA

  • **技术：**前端：vue+webpack,后端springboot+activiti

1.1 自定义右边属性面板

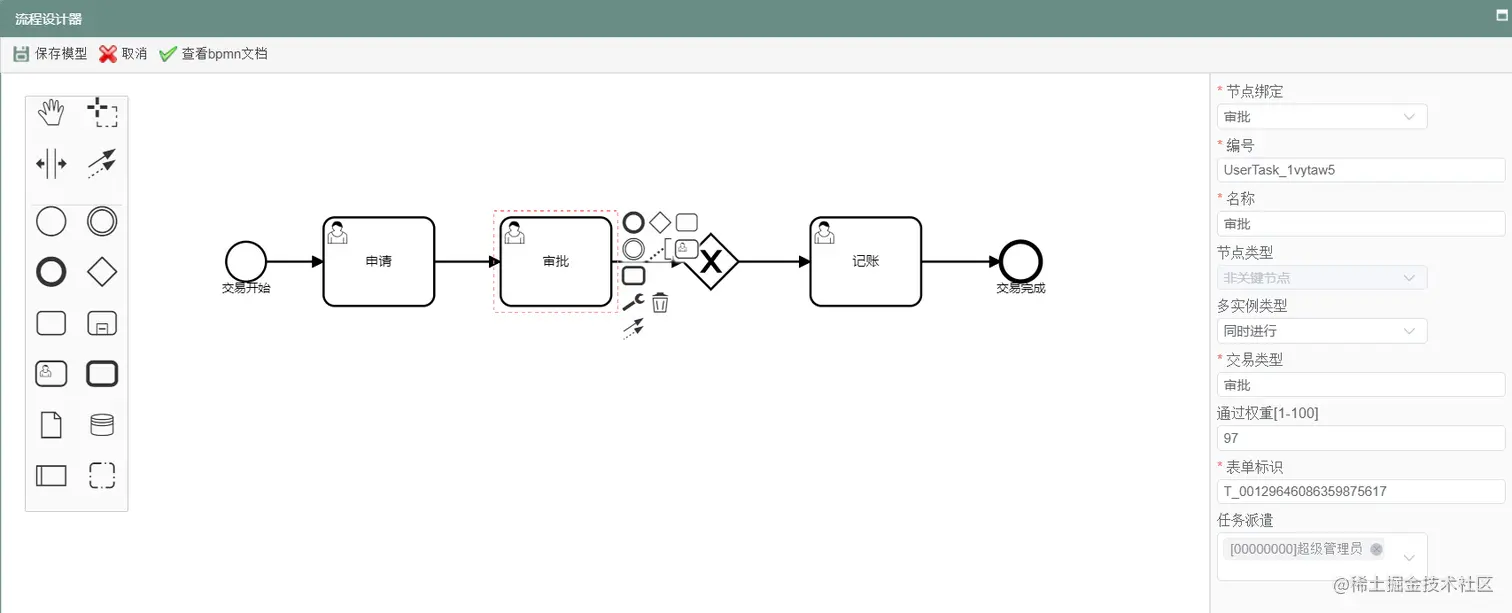

如图，是我完全自定义的属性面板 New Image

部分代码如下：

xml
 代码解读
复制代码
<template>
  <div>
    <el-container style="height: 700px">
      <el-aside width="80%" style="border: 1px solid #DCDFE6" >
        <div ref="canvas" style="width: 100%;height: 100%"></div>
      </el-aside>
<el-main style="border: 1px solid #DCDFE6;background-color:#FAFAFA      ">
          <el-form label-width="auto" size="mini" label-position="top">
            <!-- 动态显示属性面板 -->
<component :is= "propsComponent" :element= "element" :key= "key"></component>
          </el-form>
      </el-main>
    </el-container>
  </div>
</template>

我是通过propsComponent属性的变化来显示不同事件的属性，比如用户任务的属性、网关的属性

propsComponent属性是通过监听modeler、element来改变值的，代码如下：

ini
 代码解读
复制代码
addModelerListener() {
        // 监听 modeler
        const bpmnjs = this.bpmnModeler
        const that = this
        // ''shape.removed'', ''connect.end'', ''connect.move''
        const events = [''shape.added'', ''shape.move.end'', ''shape.removed'']
        events.forEach(function(event) {
          that.bpmnModeler.on(event, e => {
            var elementRegistry = bpmnjs.get(''elementRegistry'')
            var shape = e.element ? elementRegistry.get(e.element.id) : e.shape
            // console.log(shape)
            if (event === ''shape.added'') {
              console.log(''新增了shape'');
              // 展示新增图形的属性
              that.key = e.element.id.replace(''_label'', '''');
              that.propsComponent = bpmnHelper.getComponentByEleType(shape.type);
              that.element = e.element;

            } else if (event === ''shape.move.end'') {
              console.log(''移动了shape'')
              // 展示新增图形的属性
              that.key = shape.id;
              that.propsComponent = bpmnHelper.getComponentByEleType(shape.type);
              that.element = e.shape;
            } else if (event === ''shape.removed'') {
              console.log(''删除了shape'')
              // 展示默认的属性
              that.propsComponent = ''CommonProps''
            }
          })
        })
      },
      addEventBusListener() {
        // 监听 element
        let that = this
        const eventBus = this.bpmnModeler.get(''eventBus'')
        const eventTypes = [''element.click'', ''element.changed'', ''selection.changed'']
        eventTypes.forEach(function(eventType) {
          eventBus.on(eventType, function(e) {
            if (eventType === ''element.changed'') {
              that.elementChanged(e)
            } else if (eventType === ''element.click'') {
              console.log(''点击了element'');
              if (!e || e.element.type == ''bpmn:Process'') {
                that.key = ''1'';
                that.propsComponent = ''CommonProps''
                that.element = e.element;
              } else {
                // 展示新增图形的属性
                that.key = e.element.id;
                that.propsComponent = bpmnHelper.getComponentByEleType(e.element.type);
                that.element = e.element;
              }

            }
          })
        })
      },

由于vue的特殊性，在使用属性组件前，还需要引入组件

css
 代码解读
复制代码
components: {
    CommonProps,
    ProcessProps,
    StartEventProps,
    EndEventProps,
    IntermediateThrowEventProps,
    ExclusiveGatewayProps,
    ParallelGatewayProps,
    InclusiveGatewayProps,
    UserTaskProps,
    SequenceFlowProps,
    CallActivityProps
  },

接下来就是实现各个事件属性的页面了。

1.2 适配activiti

由于bpmn-js官方是适配camunda的，所以对activiti存在不兼容的地方，为了让bpmn-js能使用activiti，我们需要在BpmnModeler中扩展activiti 代码如下：

javascript
 代码解读
复制代码
import activitiModdleDescriptor from ''../js/activiti.json'';

this.bpmnModeler = new BpmnModeler({
          container: canvas,
          //添加属性面板，添加翻译模块
          additionalModules: [
              customTranslateModule,
              customControlsModule
          ],
          //模块拓展，拓展activiti的描述
          moddleExtensions: {
              activiti: activitiModdleDescriptor
          }
        });

关于activiti.json文件，我建议你看自定义元模型示例

 1.2.1  关于activiti.json文件怎么配置🌟

json
 代码解读
复制代码
{
  "name": "Activiti", // 标识是activiti
  "uri": "http://activiti.org/bpmn", // 添加activiti的命名空间
  "prefix": "activiti", // 属性前缀
  "xml": {
    "tagAlias": "lowerCase"
  },
  "associations": [],
  "types": [
    {
      "name": "Process", // <bpmn2:process> 标签
      "isAbstract": true,
       "extends": [
        "bpmn:Process" // 继承自<bpmn2:process>
      ],
      "properties": [ // 这个标签的属性
        {
          "name": "candidateStarterGroups", // 属性名
          "isAttr": true,  // 是否是属性
          "type": "String" // 属性类型
        },
        {
          "name": "candidateStarterUsers",
          "isAttr": true,
          "type": "String"
        },
        {
          "name": "versionTag",
          "isAttr": true,
          "type": "String"
        },
        {
          "name": "historyTimeToLive",
          "isAttr": true,
          "type": "String"
        },
        {
          "name": "isStartableInTasklist",
          "isAttr": true,
          "type": "Boolean",
          "default": true // 给属性添加默认值，但这个默认值没有写入xml中
        },
        {
          "name":"executionListener", // 监听器属性
          "isAbstract": true, // 抽象
          "type":"Expression" // 类型是表达式
        }
      ]
    },
    // 在这里接着加其他节点
  ],
  "emumerations": [ ]}

例子： 我的项目中需要给用户任务添加自定义的属性 nodeType(节点类型)

json
 代码解读
复制代码
{  "name": "UserTask",  "isAbstract": true,   "extends": [    "bpmn:UserTask"  ],  "properties": [    {      "name": "nodeType",      "isAttr": true,      "type": "String"    },  ] }

1.3 关于部分扩展和完全自定义🌟

拿左侧工具栏来说，前端项目：src/edit-modeler/js/customController/CustomPalette.js文件

问：

可以看到我自定义了用户任务和调用活动节点，其他的节点我用bpmn-js自带的；

那如果我不想用bpmn-js自带的怎么办呢？

解答：

src/edit-modeler/js/customController/index.js文件

javascript
 代码解读
复制代码
import CustomContextPad from ''./CustomContextPad'';import CustomPalette from ''./CustomPalette'';export default {__init__: [ ''customContextPad'', ''customPalette'' ],customContextPad: [ ''type'', CustomContextPad ],customPalette: [ ''type'', CustomPalette ]};

这里用的是customPalette，如果要完全自定义则换成paletteProvider;

同理：完全自定义contextPad用contextPadProvider,完全自定义属性面板用propertiesProvider

javascript
 代码解读
复制代码
import CustomContextPad from ''./CustomContextPad'';import CustomPalette from ''./CustomPalette'';export default {__init__: [ ''contextPadProvider'', ''paletteProvider'' ],contextPadProvider: [ ''type'', CustomContextPad ],paletteProvider: [ ''type'', CustomPalette ]};

1.4 关于属性前缀🌟

问：

我们都知道，bpmn-js生成的xml文件属性前缀都是camunda，那如何换成我们需要的前缀呢？

答：

有两种方法

一种是扩展json文件，例如我们需要activiti前缀就扩展了activiti.json

第二种就是直接修改初始化xml文件，我们打开设计器时会importXML一个空节点的xml，我们需要在这个xml中加。

例如：我需要加一个normal的前缀，生成属性后为：normal:nodeType;我们在xml中加上这句话：xmlns:normal="flowable.org/bpmn/normal…

xml
 代码解读
复制代码
<?xml version="1.0" encoding="UTF-8"?><bpmn2:definitions xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xmlns:bpmn2="http://www.omg.org/spec/BPMN/20100524/MODEL"xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI"xmlns:dc="http://www.omg.org/spec/DD/20100524/DC"xmlns:di="http://www.omg.org/spec/DD/20100524/DI"xmlns:normal="http://flowable.org/bpmn/normal"xsi:schemaLocation="http://www.omg.org/spec/BPMN/20100524/MODEL BPMN20.xsd"id="sample-diagram" targetNamespace="http://activiti.org/bpmn"><bpmn2:process id="Process_1" isExecutable="true"></bpmn2:process><bpmndi:BPMNDiagram id="BPMNDiagram_1"><bpmndi:BPMNPlane id="BPMNPlane_1" bpmnElement="Process_1"></bpmndi:BPMNPlane></bpmndi:BPMNDiagram></bpmn2:definitions>

xml中加上后，设计器生成的属性如何加？

其实很简单，我们updateProperties时可以加上前缀，例如：

arduino
 代码解读
复制代码
modeling.updateProperties(element, {''normal:nodeType'': ''nodeType''})

 1.5 由于属性面板是自定义的，修改了属性面板的属性值，如何同步到xml中；以及我在图形上修改了属性如何同步属性面板🌟

项目是vue架构，那就充分发挥vue的优势: 监听

部分代码如下：

ruby
 代码解读
复制代码
watch: {id (newVal, oldVal) {const bpmnModeler = this.bpmnModeler();const modeling = bpmnModeler.get(''modeling'');modeling.updateProperties(this.element,{''id'':newVal});},name(newVal, oldVal){const bpmnModeler = this.bpmnModeler();const modeling = bpmnModeler.get(''modeling'');modeling.updateProperties(this.element,{''name'':newVal});},// 监控element值，当发生改变时获取响应的属性element: {deep: true,immediate: true,handler(newVal, oldVal) {if(newVal) {const bpmnModeler = this.bpmnModeler(); // 我这里由于项目原因用的是方法获取bpmnModelerthis.id = newVal.businessObject.get(''id'');this.name = newVal.businessObject.get(''name'');// 初始化赋值const modeling = bpmnModeler.get(''modeling'');modeling.updateProperties(this.element,{''name'':this.name});modeling.updateProperties(this.element,{''process_namespace'':this.process_namespace});modeling.updateProperties(this.element,{''process_id'':this.id});}}}}

由于element是一个复杂的类型，所以深度监听一定要打开。

同步xml：用的是modeling.updateProperties方法，也可以使用newVal.businessObject.$attrs[''name''] = this.name修改

修改图形属性同步属性面板：由于深度监听了element，所以修改了图形属性就等于修改了element，所以这里会监听到

1.6 如何添加监听器🌟

可以查看src\edit-modeler\components\CommonProps.vue这个文件

1.7 如何添加自定义的标签🌟

我建议你看：![自定义元模型示例](github.com/bpmn-io/bpm…)

1.8 如何添加多实例🌟

这里提供代码添加的方法，可以直接在图形中点击扳手设置多实例

csharp
 代码解读
复制代码
const moddle = bpmnModeler.get(''moddle'');loopCharacteristics = moddle.create(''bpmn:MultiInstanceLoopCharacteristics'');loopCharacteristics[''collection''] = ''flow_assignee'';loopCharacteristics[''elementVariable''] = ''flow_assignee'';let completionCondition = elementsHelper.createElement(''bpmn:FormalExpression'', { body: ''${mulitiInstance.completeTask(execution,passResult,mulitiActivityId)}'' }, loopCharacteristics, bpmnFactory);loopCharacteristics[''completionCondition''] = completionCondition;modeling.updateProperties(element, { loopCharacteristics: loopCharacteristics });

1.9 获取全部节点和根节点🌟

scss
 代码解读
复制代码
// 获取全部节点，也可以用来获取根节点
bpmnModeler._definitions.rootElements[0]
// 根节点
bpmnModeler.get(''canvas'').getRootElement()

1.10 如何给节点的同级添加节点🌟

例如：

给SequenceFlow的同级添加了BoundaryEvent,只要获取根节点下的所有节点然后push进入你添加的节点就行了

ini
 代码解读
复制代码
bpmnModeler._definitions.rootElements[0].flowElements.push(boundaryEvent);

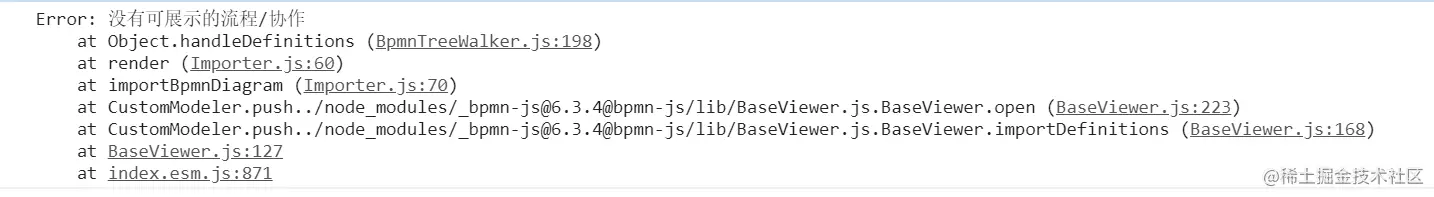

1.11 默认导入的空xml，给标签的id赋动态值报：没有可展示的流程/协作🌟

New Image

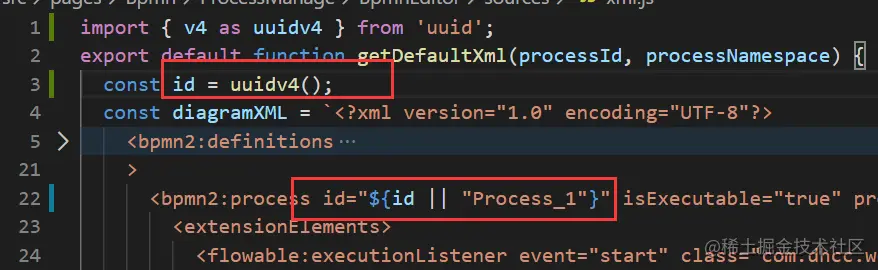

我的默认空xml如下：

New Image

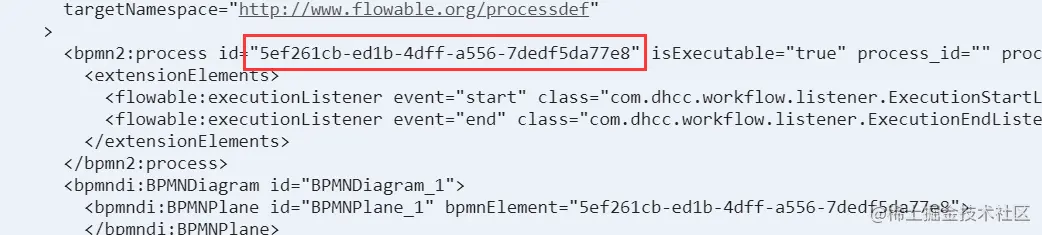

最后生成的xml如下：

New Image

可以看到上图中id是以数字开头的， 就是这里导致的😂😂😂

只要开头是字母就没事了，例如：id = `T-${uuidv4()}`;

此处应有掌声👏👏👏

1.12 BpmnViewer流程追踪展示流程图，但是流程图被遮挡🌟

加入下代码可解决

arduino
 代码解读
复制代码
const currentViewbox = this.bpmnViewer.get(''canvas'').viewbox()      const widthWindow = window.outerWidth;      const heightWindow = window.outerHeight;      const elementMid = {        x: widthWindow / 2,        y: heightWindow / 2      }      this.bpmnViewer.get(''canvas'').viewbox({        x: elementMid.x - currentViewbox.width / 2,        y: elementMid.y - currentViewbox.height / 2,        width: currentViewbox.width,        height: currentViewbox.height      })      const width = document.getElementById(''canvas'').offsetWidth      this.bpmnViewer.get(''canvas'').zoom(width / this.width)

1.13 xml中有两个相同的属性🌟

New Image

如果你在扩展的xxx.json文件中，比如activiti.json文件；你在json文件中配置了用户任务的属性flowable:assignee;这个属性是会被添加在businessObject下，那如果我们要通过businessObject.attrs\[''flowable:assignee''\]修改，属性会被添加在businessObject.attrs这个下面，所以生成xml时会生成两个

1.14 清理画布

bpmnModeler.clear()

1.15 设置默认流

const newDefaultFlow = elementRegistry.get(element.id).businessObject;

modeling.updateProperties(targetElement, { default: newDefaultFlow });

1.16 主子流程调用

活动节点中的属性flowable:calledElementType="id"可以是id也可以是key，id表示的是流程定义表中的id， key也就是定义表中的key字段

1.17 禁用一些画布的操作

csharp
 代码解读
复制代码
const bpmnModeler = new BpmnModeler({
      container: ''#canvas'',
      additionalModules:[
        BpmnModeler, {
          paletteProvider:[''value'',''''], // 禁用左面板
          labelEditingProvider:[''value'', ''''], // 禁用编辑
          contextPadProvider: [''value'', ''''], // 禁用点击出现的contextPad
          bendpoints: [ ''value'', {} ], // 禁止流程线变换waypoints
          zoomScroll:[''value'',''''],// 禁止画布滚动
          moveCanvas:[''value'',''''],// 禁止拖拽
        }
      ],
      height: ''400px''
    });

如果后端传给前端的是json文件，不是xml；请大胆的怼回去🤔️🤔️🤔️

1.18 隐藏bpmnjs图标

css
 代码解读
复制代码
.bjs-powered-by {
    display:none !important;
}

或者：

ini
 代码解读
复制代码
// 删除 bpmn logo  bpmn.io官方要求不给删或者隐藏，否则侵权   内部使用const bjsIoLogo = document.querySelector(''.bjs-powered-by'');while (bjsIoLogo.firstChild) {  bjsIoLogo.removeChild(bjsIoLogo.firstChild);}

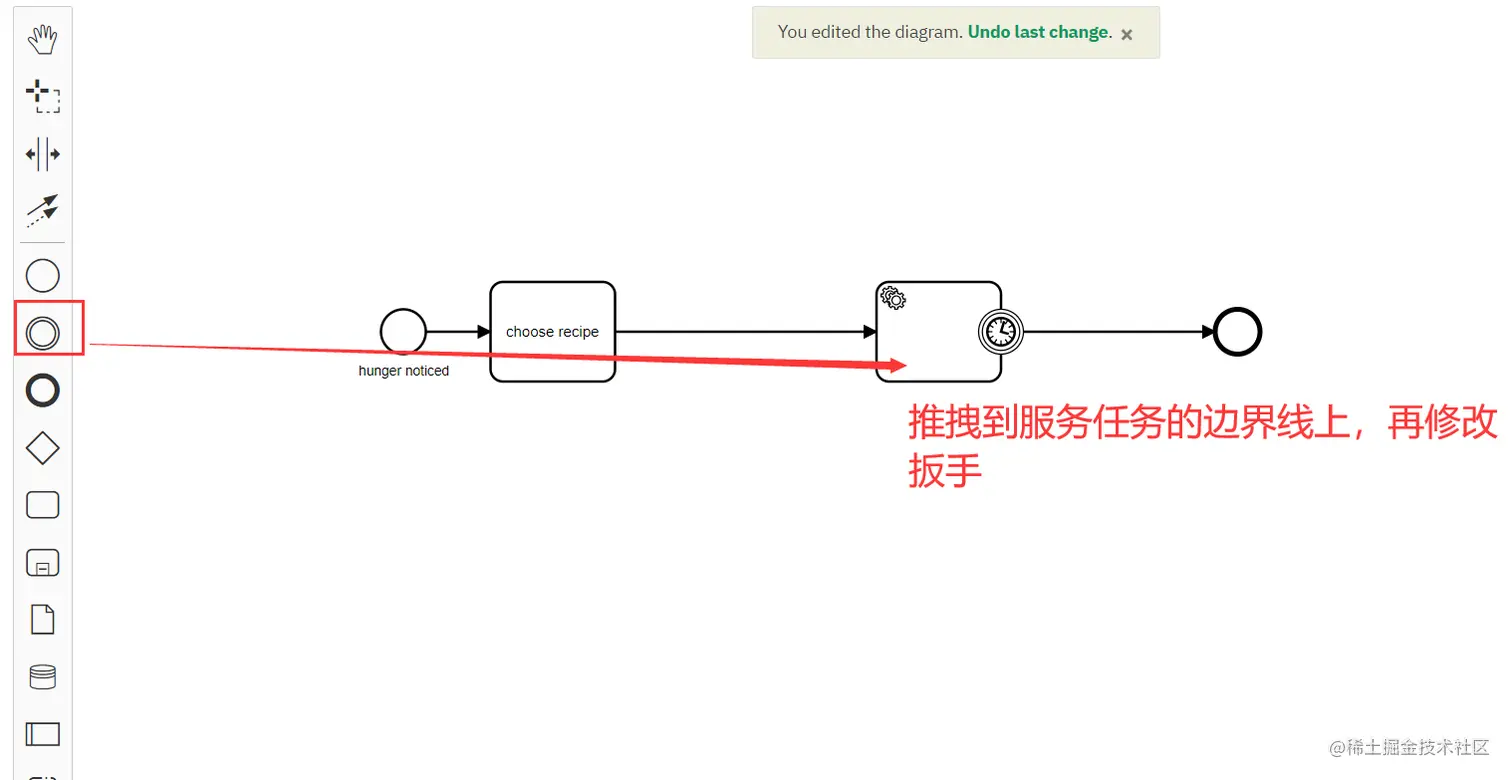

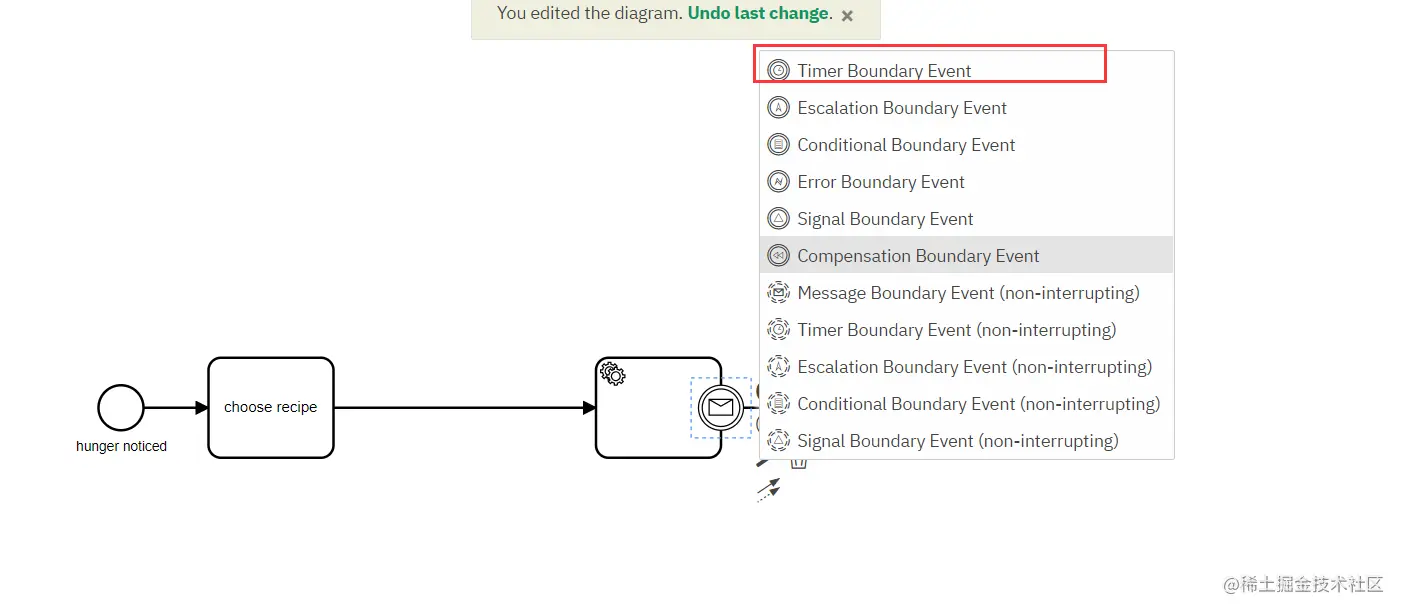

1.19 超时自动完成

New Image

New Image

xml如下：

xml
 代码解读
复制代码
<sequenceFlow id="Flow_1hu7yoy" sourceRef="Activity_1ig8oe5" targetRef="Event_1xmxdxy" />
    <serviceTask id="Activity_1ig8oe5">
      <incoming>Flow_1tvddwv</incoming>
      <outgoing>Flow_1hu7yoy</outgoing>
    </serviceTask>
    <boundaryEvent id="Event_1bi4wq0" attachedToRef="Activity_1ig8oe5">
      <timerEventDefinition id="TimerEventDefinition_0wsqmm3" />
    </boundaryEvent>

timerEventDefinition里的时间属性添加一下就ok啦

2 后端activiti实现

具体怎么搭建activiti环境，相信大家都能百度到，我只介绍怎么将bpmn-js和activiti兼容

3.1 解析BPMN文件

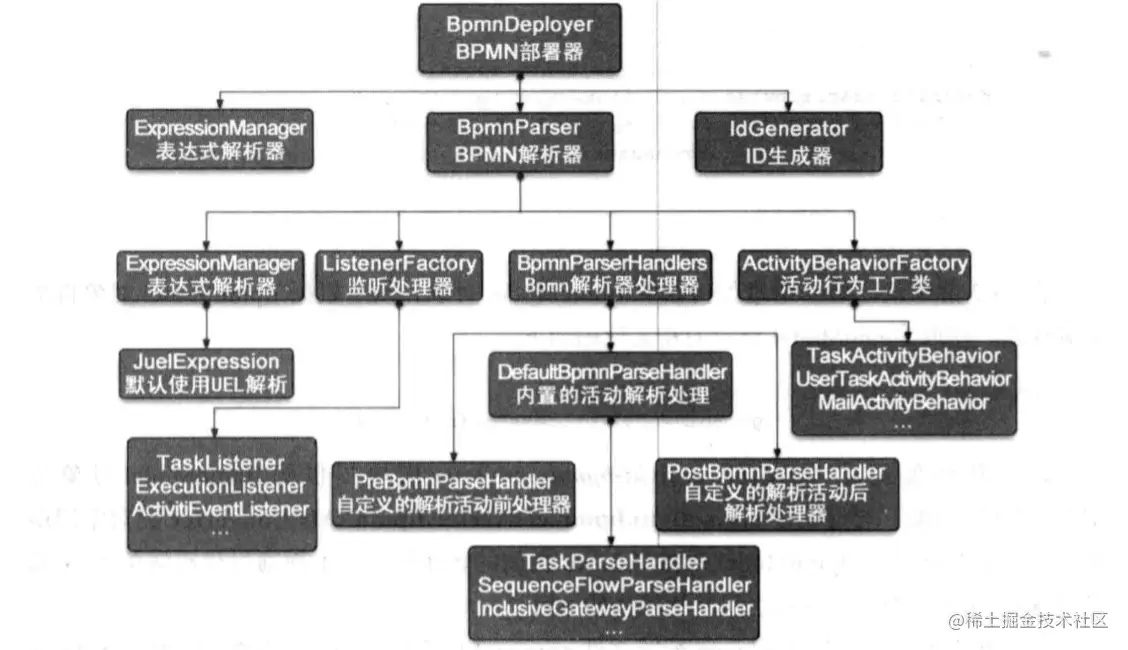

如图，展示了一个XML格式的流程文件如何经过几个大的步骤部署到引擎的过程 New Image

3.2 先由前端传xml保存到后端开始

http请求将携带主要的两个参数，bpmn_xml和svg_xml

由于activiti保存在数据库中的是json文件，所以我们需要将bpmn_xml文件转换成json

activiti官方提供的转换方法并不能满足我，我自定义了转换方法和解析器，activiti官方也允许你自定义解析器

先上方法：

ini
 代码解读
复制代码
public static JsonNode converterXmlToJson(String bpmnXml) {
        // 创建转换对象
        BpmnXMLConverter bpmnXMLConverter = new BpmnXMLConverter();
        // XMLStreamReader读取XML资源
        XMLInputFactory xmlInputFactory = XMLInputFactory.newInstance();
        StringReader stringReader = new StringReader(bpmnXml);
        XMLStreamReader xmlStreamReader = null;
        try {
            xmlStreamReader = xmlInputFactory.createXMLStreamReader(stringReader);
        } catch (XMLStreamException e) {
            e.printStackTrace();
        }
        // UserTaskXMLConverter类是我自定义的
        BpmnXMLConverter.addConverter(new UserTaskXMLConverter());
        // 把xml转换成BpmnModel对象
        BpmnModel bpmnModel = bpmnXMLConverter.convertToBpmnModel(xmlStreamReader);
        // BpmnJsonConverter类是我自定义的
        // 创建转换对象
        BpmnJsonConverter bpmnJsonConverter = new BpmnJsonConverter();
        // 把BpmnModel对象转换成json
        JsonNode jsonNodes = bpmnJsonConverter.convertToJson(bpmnModel);
        // 返回的json会被保存到数据库中
        return jsonNodes;
    }

以上代码使用了Activiti的activiti-bpmn-converter模块提供的BpmnModel对象与XML的互转功能，通过创建org.activiti.bpmn.converter.BpmnXMLConverter类对象调用相应的方法即可实现BpmnModel对象与XML之间的转换操作。

首先，自定义类UserTaskXMLConverter是因为我的用户任务事件中有自定义的属性；在将xml转为BpmnModel时，如果是用户任务事件就会走我自定义的UserTaskXMLConverter类

然后是将BpmnModel转为json，注意每个bpmnModel.attributes下存方着所有属性

3.3 自定义的BpmnJsonConverter文件

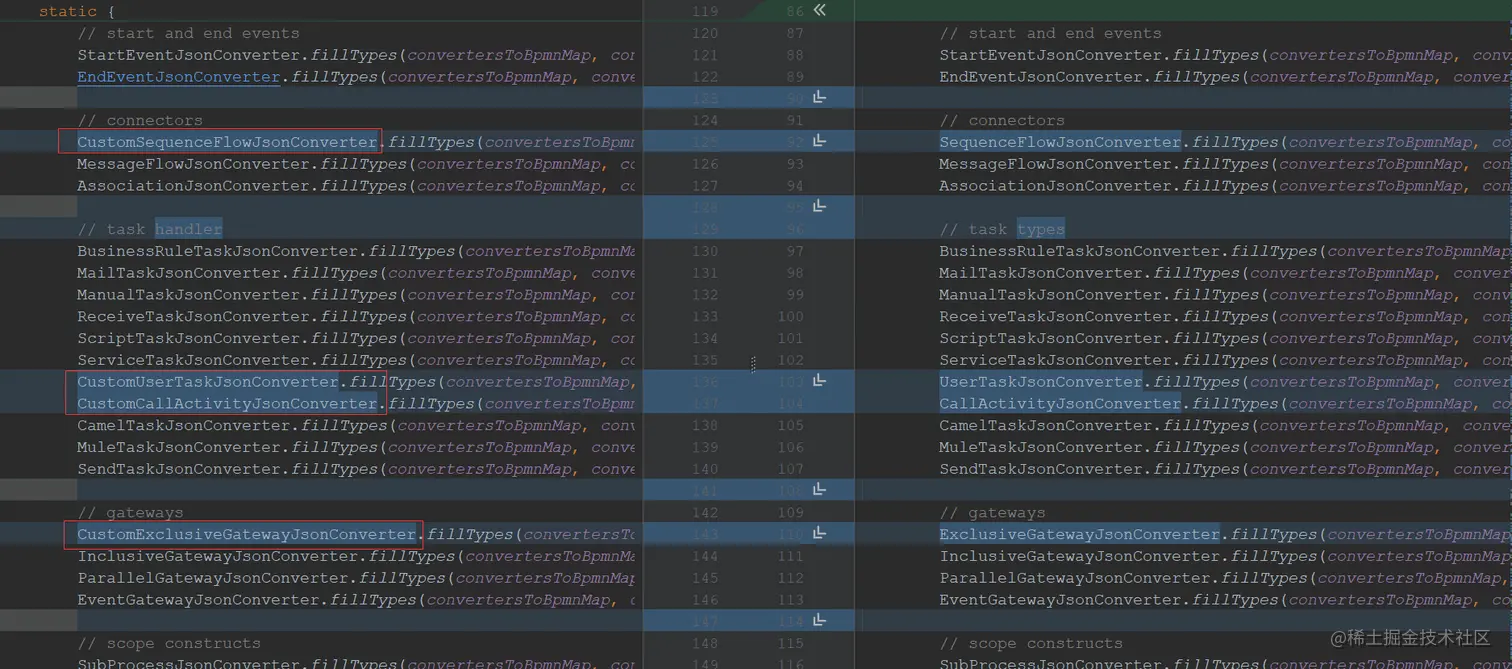

Activiti提供的activiti-json-converter模块中提供了BpmnJsonConverter类，我们对比一下我自定义的和官方的 New Image

发现，我们自定义的类中的static中有几个Custom开头的类，见名知义，这些类是关于用户任务、流程、网关的转换类。

问：为何要自定义这些类呢？

答：

markdown
 代码解读
复制代码
1. 因为前端自定义属性（例如：多实例属性、默认流程属性）使用官方的toBpmnModel转换是会丢失自定义属性的,我们自定义类主要是将自定义属性放在attribute中，并且转换多实例属性为Activiti的BPMN规范接受。
2. convertElementToJson时加上自定义的属性键值

用户任务自定义属性转换相关代码：

scss
 代码解读
复制代码
// 多实例类型
String multiInstanceType = getPropertyValueAsString(PROPERTY_MULTIINSTANCE_TYPE, elementNode);
// 通过权重
String multiInstanceCondition = getPropertyValueAsString(PROPERTY_MULTIINSTANCE_CONDITION, elementNode);
if (StringUtils.isNotEmpty(multiInstanceType) && !"none".equalsIgnoreCase(multiInstanceType)) {
    String name = getPropertyValueAsString(PROPERTY_NAME, elementNode);
    MultiInstanceLoopCharacteristics multiInstanceObject = new MultiInstanceLoopCharacteristics();
    if ("sequential".equalsIgnoreCase(multiInstanceType))     {
        multiInstanceObject.setSequential(true);
    } else {
        multiInstanceObject.setSequential(false);
    }
    if (StringUtils.isNotEmpty(multiInstanceCondition)) {
        try {
            Integer.valueOf(multiInstanceCondition);
        } catch (Exception ex) {
            throw new WorkflowApiException(name + "配置成了会签，但通过权重不是一个整数");
        }
        multiInstanceObject.setCompletionCondition("${nextTaskEvaluator.isComplete(execution," + multiInstanceCondition + ")}");
    } else {
        throw new WorkflowApiException(name + "配置成了会签，但没有配置通过权重");
    }
}

3.4 Bpmn解析处理器

Activiti支持在解析BPMN资源文件时允许自定义BPMN解析处理器（BpmnParseHandler）参与，可以在开始解析一个元素（Element）或解析完之后调用自定义的BPMN解析处理器，在自定义的解析处理器中，我们可以更改一些BPMN对象的属性。

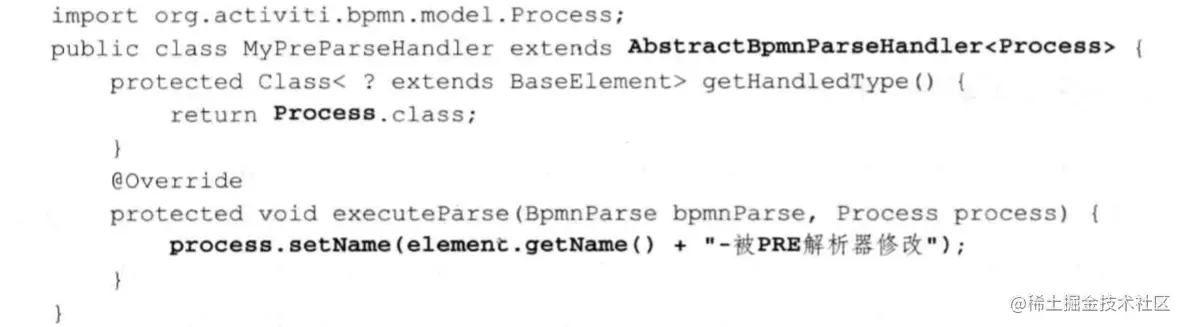

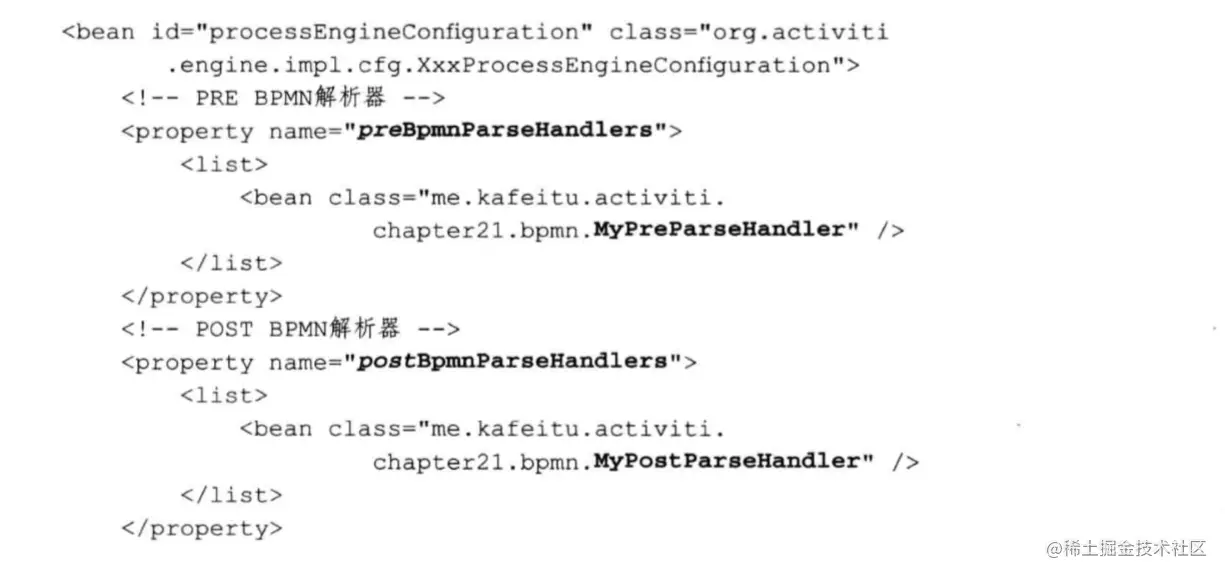

添加BPMN解析处理器可以在Activiti引擎配置文件中配置属性“preBpmnParseHandlers”和“postBpmnParseHandlers”。下面的代码针对Pre（前置）和Post（后置）类型分别添加了一个解析处理器 New Image

上面的代码添加了两种类型的BPMN解析处理器，之所以区分类型是为了更细致地划分处理器类型；Pre类型处理器是总是排在第一位执行，也就是在所有流程文件中定义地元素之前，而Post类型的处理器被放在最后执行，也就是所有流程文件中定义的而元素之后。如果解析处理器有特定的顺序要求，就可以用Pre和Post类型来区分。 New Image

小结

总体来说，完整开发下来还是比较费力，需要你对bpmn-js以及activiti有一定的了解并且有一定的耐心。

啦啦啦~~ ，写完了写完了，我又是一个开心的小仙女了。

标签： 技术社区

相关文章
