Vue与relation-graph：高效打造关系图的秘诀

产品提需求啦，有一个需求就是实现一个功能：展现各个文件之间的调用关系，通过关系图的形式进行展示出来。
之前考虑使用antv x6实现此功能，但是考虑到只是展示的功能，也不需要进行交互，所以放弃使用antv x6，选择了更加简单的relation-graph插件。

先来看一个示例项目：

js
 代码解读
复制代码
<template>
  <div>
    <div style="height: calc(100vh - 50px)">
      <RelationGraph
        ref="seeksRelationGraph"
        :options="graphOptions"
        :on-node-click="onNodeClick"
        :on-line-click="onLineClick"
      />
    </div>
  </div>
</template>
<script>
// relation-graph也支持在main.js文件中使用Vue.use(RelationGraph);这样，你就不需要下面这一行代码来引入了。
import RelationGraph from ''relation-graph''
export default {
  name: ''Demo'',
  components: { RelationGraph },
  data() {
    return {
      graphOptions: {
        allowSwitchLineShape: true,
        allowSwitchJunctionPoint: true,
        defaultJunctionPoint: ''border''
        // 这里可以参考"Graph 图谱"中的参数进行设置
      }
    }
  },
  mounted() {
    this.showSeeksGraph()
  },
  methods: {
    showSeeksGraph() {
      const __graph_json_data = {
        rootId: ''a'',
        nodes: [
          { id: ''a'', text: ''A'', borderColor: ''yellow'' },
          { id: ''b'', text: ''B'', color: ''#43a2f1'', fontColor: ''yellow'' },
          { id: ''c'', text: ''C'', nodeShape: 1, width: 80, height: 60 },
          { id: ''e'', text: ''E'', nodeShape: 0, width: 150, height: 150 }
        ],
        lines: [
          { from: ''a'', to: ''b'', text: ''关系1'', color: ''#43a2f1'' },
          { from: ''a'', to: ''c'', text: ''关系2'' },
          { from: ''a'', to: ''e'', text: ''关系3'' },
          { from: ''b'', to: ''e'', color: ''#67C23A'' }
        ]
      }
      // 以上数据中的node和link可以参考"Node节点"和"Link关系"中的参数进行配置
      this.$refs.seeksRelationGraph.setJsonData(__graph_json_data, (seeksRGGraph) => {
        // Called when the relation-graph is completed
      })
    },
    onNodeClick(nodeObject, $event) {
      console.log(''onNodeClick:'', nodeObject)
    },
    onLineClick(lineObject, $event) {
      console.log(''onLineClick:'', lineObject)
    }
  }
}
</script>

运行效果： New Image 这里有一个需要注意的点是，如果你的vue版本低于2.6.12时，图谱会显示异常，图谱加载不完全甚至网页中出现undefined。这时我们只需要将我们的版本升级一下就可以。 我选择的是安装版本为2.6.14，升级完vue版本之后，记得要npm install重新安装一下依赖，不然会出现vue-template-compiler和vue版本不匹配也不能成功运行项目的问题。

New Image

js
 代码解读
复制代码
npm install vue@2.6.14

接下来进入我们的正题，详细介绍一下开发过程。

1.引入relation-graph

js
 代码解读
复制代码
// 注意：relation-graph支持Vue2、Vue3、React, 但引入的包名称都是【relation-graph】
npm install --save relation-graph

插件安装完成之后，需要在我们开发的页面中引入和注册

js
 代码解读
复制代码
import SeeksRelationGraph from ''relation-graph''
components: { SeeksRelationGraph },

2.初始化设置

然后就是一些初始化的设置

js
 代码解读
复制代码
 <SeeksRelationGraph
        ref="seeksRelationGraph"
        :options="graphOptions"
        :on-node-click="nodeClick"
      />

其中options就是图谱配置，一个对象，里面包含了具体的选项： 如果你的需求是单纯的展示关系图，不需要进行节点拖动操作的，可以将拖动禁掉

js
 代码解读
复制代码
// 禁用拖拽
        disableDragNode: true,

其中layouts布局设置，

  • layoutName:布局方式（tree树状布局/center中心布局/force自动布局）
  • layoutClassName: 当使用这个布局时，会将此样式添加到图谱上,这里就是设置我们自定义的样式
  • min_per_width:节点距离限制:节点之间横向距离最小值
  • max_per_width:节点距离限制:节点之间横向距离最大值
  • min_per_height:节点距离限制:节点之间纵向距离最小值
  • max_per_height:节点距离限制:节点之间纵向距离最大值
    节点之间的最小距离建议不要太小了，如果节点内容比较多导致节点比较大，很容易导致节点之间重叠。
js
 代码解读
复制代码
        layouts: [
          {
            label: ''中心'',
            layoutName: ''tree'',
            layoutClassName: ''seeks-layout-center'',
            defaultNodeShape: 0,
            from: ''left'',
            // 通过这4个属性来调整 tree-层级距离&节点距离
            min_per_width: ''300'',
            max_per_width: ''300'',
            min_per_height: ''40'',
            max_per_height: ''60'',
          },
        ],

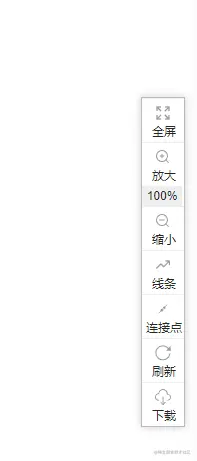

除此之外我们还可以为我们的图谱添加工具栏，对应的图谱配置分别为:

  • allowShowMiniToolBar:是否显示工具栏
  • allowShowRefreshButton:是否在工具栏中显示【刷新】按钮
  • allowShowDownloadButton: 是否在工具栏中显示【下载图片】按钮
  • allowSwitchLineShape:是否在工具栏中显示切换线条形状的按钮
  • allowSwitchJunctionPoint:是否在工具栏中显示切换连接点位置的按钮 New Image 上面列举的都是一些常用的配置和布局设置，除此之外官方还提供了很多其他的配置，详细参考官方文档

3、数据格式

通过设置一个json对象的nodes、lines、rootId来定义图谱中要展示的节点、关系线、根节点

css
 代码解读
复制代码
     const __graph_json_data = {
         rootId: ''a'',
         nodes: [
           { id: ''a'', text: ''A'', borderColor: ''yellow'' },
           { id: ''b'', text: ''B'', color: ''#43a2f1'', fontColor: ''yellow'' },
           { id: ''c'', text: ''C'', nodeShape: 1, width: 80, height: 60 },
           { id: ''e'', text: ''E'', nodeShape: 0, width: 150, height: 150 }
         ],
         lines: [
           { from: ''a'', to: ''b'', text: ''关系1'', color: ''#43a2f1'' },
           { from: ''a'', to: ''c'', text: ''关系2'' },
           { from: ''a'', to: ''e'', text: ''关系3'' },
           { from: ''b'', to: ''e'', color: ''#67C23A'' }
         ]
       }

nodes定义的是节点数据，lines定义的是关系线。

node节点

我们可以定义普通的节点，不需要进行样式的设置和定义，官方已经为我们定义好了。

js
 代码解读
复制代码
        {
            id: ''N16'',
            color: ''#4ea2f0'',
            text: ''123311312''
          },

不过我们可以设置节点id,节点名称text,节点背景颜色color,这里与css有所不同，字体颜色是fontColor,节点形状nodeShape（0圆形，1矩形）， 除了使用官方自定义的节点之外，我们还可以自定义节点，是通过html的形式进行定义。

js
 代码解读
复制代码
          {
            id: ''N15'',
            text: this.A.path,
            color: ''#4ea2f0'',
            width: 100,
            height: 100,
            html: `
            <div class=''TIME'' @click=''nodeClick''>
                  <div>名称：${this.A.name}</div>
                  <div>掘金:${this.A.path}</div>
                  <div>QQ：${this.A.qq}</div>
              </div>
            `
          },

其中A是在data中定义的一个对象

js
 代码解读
复制代码
     A: {
        name: ''静Yu'',
        path: ''https://juejin.cn/user/2225839800062215'',
        qq: ''789789798'',
      },

lines关系线

from和to对应的都是节点的id，除此之外还可以在连接线上添加文字text，线条粗细lineWidth,线条颜色 color等等

js
 代码解读
复制代码
        links: [
          { from: ''N1'', to: ''N15'' },
          { from: ''N15'', to: ''N16'' },
          { from: ''N15'', to: ''N17'' },
          { from: ''N15'', to: ''N18'' },
          { from: ''N15'', to: ''N19'' },
          { from: ''N18'', to: ''N20'' },
        ],

4.Events事件

官方为我们提供了五种触发事件

  • on-node-click点击节点事件
  • on-node-expand展开节点事件
  • on-node-collapse收缩节点事件
  • on-line-click点击线条事件
  • on-image-download当点击下载图片按钮时触发

较为常用的就是点击节点和线条触发的事件

js
 代码解读
复制代码
  <SeeksRelationGraph
        ref="seeksRelationGraph"
        :options="graphOptions"
        :on-node-click="nodeClick"
   />
   nodeClick(nodeObject) {
      console.log(nodeObject)
   }

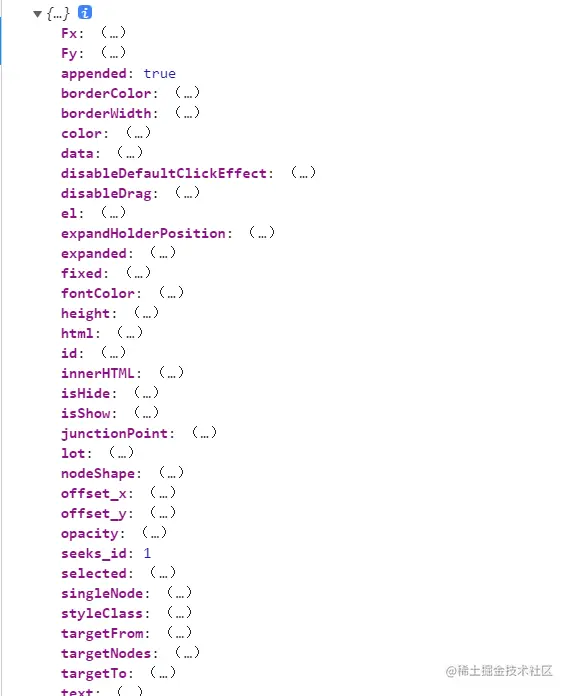

参数会返回节点的各种信息供我们使用 New Image

5.小结

在这篇文章中，我们深入探讨了如何使用Vue和relation-graph高效打造关系图。我们详细介绍了数据准备、关系映射、点击事件等关键步骤。通过这些技巧和解决方案，我们可以更好地利用Vue和relation-graph库来创建直观且易于维护的关系图。 总之，Vue与relation-graph的结合为我们提供了一种强大且灵活的方式，以高效地构建各种复杂的关系图。通过掌握这些秘诀，我们可以更好地利用Vue和relation-graph库，轻松打造出高质量的关系图应用程序，从而更好地满足各种需求。
